ვარციხეჰესი
ჰესის მშენებლობის პროექტის საბაზისო მონაცემები (მოცემულობა ტექნიკური დახმარების სერვისებისათვის)
ვარციხეჰესი I, II, III, IV: |
მდ. რიონზე |
| დამკვეთი: | საქმთავარენერგო |
| გენ. დამპროექტებელი: | ჰიდროპროექტი (თბილისი) |
| გენ. კონტრაქტორი: | საქჰიდროენერგომშენი |
| კონტრაქტორის ტექნიკური დახმარება / მომსახურება: |
ორგენერგომშენი |
| პარამეტრები: | |
| სიმძლავრე, მგვტ | 4x4 184 |
| გამომუშავება, მლნ კვტ. სთ | 4x262.5 1050 |
| წყალსაცავის მოცულობა, მლნ. მ3 | 2/14.6 |
| საანგარიშო ხარჯი, მ3/წმ | 350 |
| წყალსაგდები ხარჯი, მ3/წმ | 2950 |
| საანგარიშო დაწნევა, მ | 15 |
| რეგულირების ტიპი: | სეზონური |
| ნაგებობების შემადგენლობა: | |
| სათაო (ძირითადი) კვანძი, რომელიც წარმოაგენს წყალსაგდებ კაშხალს დაბალ ზღურბლზე გათვალისწინებულს 2950 მ3/წმ წყლის გაშვებაზე, მიწის კაშხალი და წყალმიმღები, რომელიც უზრუნველყოფს 350 მ3/წმ წყლი, წყლის გატარების სალექარი და 27000 მ სიგრძის სადერივაციო არხი. ჰეს I, II, III, IV ნაგებობები, მათ შორის ბურჯები და საყრდენები, იდენტურია და განთავსებულია არხზე | |
| შესრულებული სამუშაოების მოცულობები: | |
| გრუნტის დამუშავება, ათ. მ3 | 16577 |
| ყრილი, მინაყარი, დრენაჟი და ფილტრები, ათ. მ3 | 7047 |
| ბეტონი და რკინაბეტონი, ათ. მ3 | 785 |
| ლითონკონსტრუქციების და მექანიზმების მონტაჟი, ათ. ტ | 25 |
| გაშვების წელი: | 1976-1988 |
| მშენებლობის ხანგრძლივობა, თვე: | 140 |

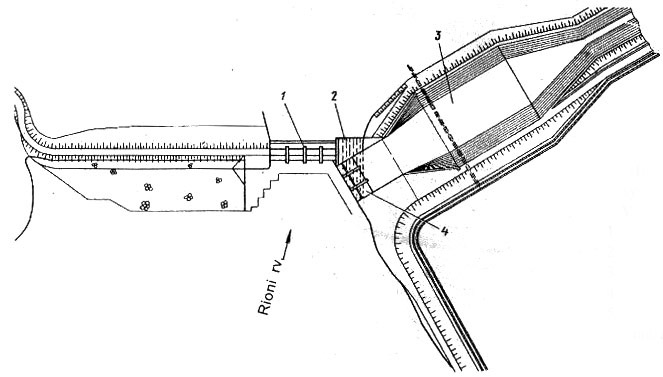

ვარციხეჰესების სათაო კვანძი
1.წყალსაშვიანი კაშხალი
2.გამრეცხი გალერეები
3.სალექარი
4.წყალმიმღები
5.მიწის კაშხალი
6.გამყვანი არხი
ვარციხეჰესების გამყვანი არხი
| პარამეტრები: | |
| სიგრძე, მ | 27134 |
| მათ შორის: | |
| მოპირკეთებული უბნები, მ | 6050 |
| ქვედა სიგანე, მ | 25 |
| ზედა სიგანე, მ | 60/65 |
| სიღრმე, მ | 6 |
| ფერდობები | 1:2/1:2.5 |
| წყლის ხარჯი, მ3/წმ | 350 |
| გეოლოგიური პირობები: | |
| დელუვიური თიხნარი, ალაგ-ალაგ იშვიათი კენჭნარით და ხრეშით, ალუვიური კენჭნარი, ალაგ-ალაგ იშვიათი კაჭარით | |
| შესრულებული სამუშაოების მოცულობები: | |
| გრუნტის დამუშავება, ათ. მ3 | 16600 |
| ყრილი, ათ. მ3 | 6700 |
| ქვიშა-ხრეშის მომზადება, ათ. მ3 | 259 |
| ფილტრის მასალა, ათ. მ3 | 59 |
| ბეტონი და რკინაბეტონი, ათ. მ3 | 79 |

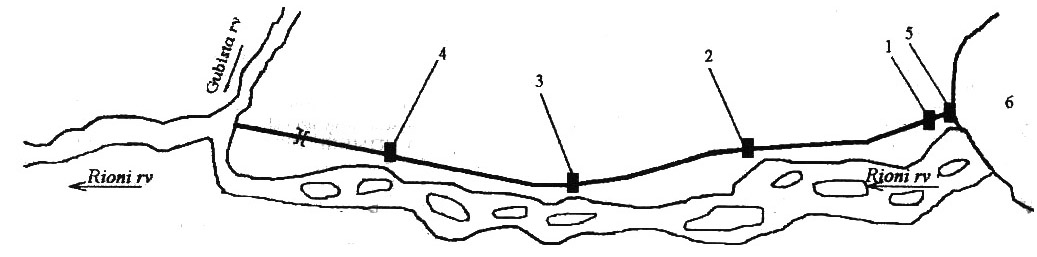

ვარციხეჰესების გამყვანი არხის გეგმა

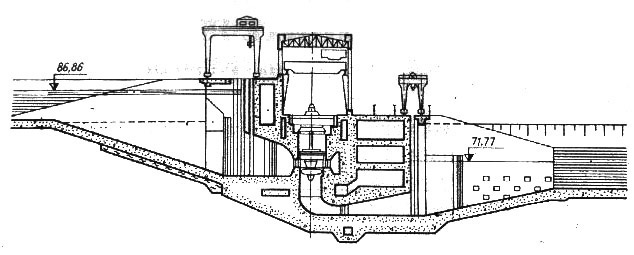

ჭრილი ჰესი I, II, III, IV აგრეგატების ღერძზე
ჭრილი ჰესი I, II, III, IV წყალსაშვებზე
„ორგენერგომშენის“ მიერ შესრულებული სამუშაოები ვარციხეჰესის მშენებლობის ტექნიკური დახმარების ფარგლებში:
| № | ნაგებობები | სამშენებლო-სამონტაჟო სამუშაოების დასახელება | ს ე რ ვ ი ს ე ბ ი | სამუშაოების შესრულების პერიოდი, წწ. | ||||
|---|---|---|---|---|---|---|---|---|
| სამუშაოების ორგანიზაციის პროექტები | სამუშაოების წარმოების პროექტები | საუბნო სამშენებლო ბაზების და დროებითი კომუნიკაციების პროექტები | სამუშაოების ზედამხედველობა გაცემული პროექტების დასანერგად | საკონსულტაციო მომსახურება საწარმოო-ტექნიკურ საკითხებზე | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 1 | სათაო კვანძის ბეტონის წყალსაშვიანი კაშხალი მდ. რიონზე | კაშხლის, წყალსაგდები ჭის და ფლუტბეტის მშენებლობა | + | + | + | + | + | 1976÷1988 |
| 2 | ბეტონის კაშხალთან შეთავსებული გრუნტის ყრუ კაშხალი მდ. რიონზე | კაშხლის მშენებლობა | + | + | + | + | + | |
| 3 | სადერივაციო გამყვანი არხის გამრეცხი გალერეები, წყალმიმღები და სალექარი | გამრეცხი გალერეების, წყალმიმღებისა და სალექარის მშენებლობა | + | + | + | + | + | |
| 4 | გამყვანი სადერივაციო არხი, L=27000 მ | არხის პროფილის დამუშავება და რელიეფის შესაბამისად ხარისხიანი ნაყარის მოწყობა | + | + | + | + | + | |
| 5 | არხზე განლაგებული I, II, III, IV ჰესების საყრდენი კედლები და ბურჯები | რკ. ბეტონის ბურჯებისა და საყრდენი კედლების მშენებლობა | + | + | + | + | + | |
