ჟინვალჰესი:
დამკვეთი: |
საქმთავარენერგო |
გენ. დამპროექტებელი: |
ჰიდროპროექტი (თბილისი) |
გენ. კონტრაქტორი: |
საქჰიდროენერგომშენი |
კონტრაქტორის ტექნიკური დახმარება / მომსახურება: |
ორგენერგომშენი |
პარამეტრები: |
სიმძლავრე, მგვტ |
130 |
გამომუშავება, მლნ კვტ. სთ |
4855 |
წყალსაცავის მოცულობა, მლნ. მ3 |
370/520 |
საანგარიშო ხარჯი, მ3/წმ |
110 |
წყალსაგდები ხარჯი, მ3/წმ |
2200 |
საანგარიშო დაწნევა, მ |
128 |
რეგულირების ტიპი: |
სეზონური |
შესრულებული სამუშაოების მოცულობები: |
გრუნტის დამუშავება, ათ. მ3 |
6800 |
ყრილი, მინაყარი, დრენაჟი და ფილტრები, ათ. მ3 |
6215 |
ბეტონი და რკინაბეტონი, ათ. მ3 |
335 |
ლითონკონსტრუქციების და მექანიზმების მონტაჟი, ათ. ტ |
34 |
გაშვების წელი: |
1985 |
მშენებლობის ხანგრძლივობა, თვე: |
132 |

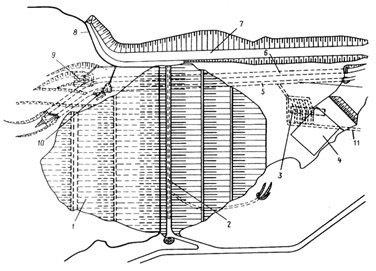

ჟინვალჰესის ჰიდროკვანძის სქემა
1. გრუნტის კაშხალი
2. საცემენტაციო გალერეა
3. ჰესის შენობა
4. ღია გამანაწილებელი ქვესადგური
5. ტურბინების წყალსატარი
6. სამშენებლო გვირაბი
7. ზედაპირული წყალსაგდები
8. გვერდითი წყალსაშვი
9. სიღრმითი წყალსაგდები
10. წყალმიმღები
11. უდაწნეო გამყვანი გვირაბი

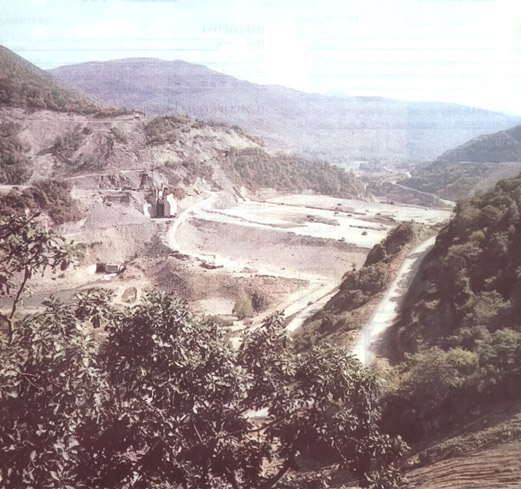

ჟინვალჰესის ქვანარევი გრუნტის კაშხალი:
პარამეტრები: |
სიმაღლე, მ |
102 |
სისქე: |
|
ქიმზე, მ |
9 |
საფუძველთან, მ |
484.75 |
სიგრძე ქიმის გასწვრივ, მ |
415 |
ბირთვი: თიხნარისგან; დრენაჟი და ფილტრები –
ხრეშიანი გრუნტებისგან; გვერდითი პრიზმები – კენჭნარისგან |
|
|
|
გეოლოგიური პირობები: |
თიხოვანი არგილიტები, მერგელები, მერგელოვანი
კირქვები, მიკროკონგლომერატები ცემენტირებული უპირატესად ამოფრქვეული,
იშვიათად ლექვადი სახეობების, ცალკეული ქვიშაქვებისა და მერგელების შუაშრეებიანი ლოდების ჩათვლით
|
|
შესრულებული სამუშაოების მოცულობები: |
გრუნტის დამუშავება, ათ. მ3 |
5900 |
ხარისხიანი ყრილი, ათ. მ3 |
5625 |
მათ შორის |
|
დრენაჟი და ფილტები, ათ. მ3 |
165 |
შემავსებელი ცემენტაცია, ათ. მ3 |
3 |
გამამაგრებელი ცემენტაცია, ათ. მ3 |
11 |
ფილტრაციის საწინაღო ცემენტაციის ფარდა, ათ. მ3 |
14 |
ბეტონი და რკინაბეტონი, ათ. მ3 |
34 |
ლითონკონსტრუქციების და მექანიზმების მონტაჟი, ათ. ტ |
9 |

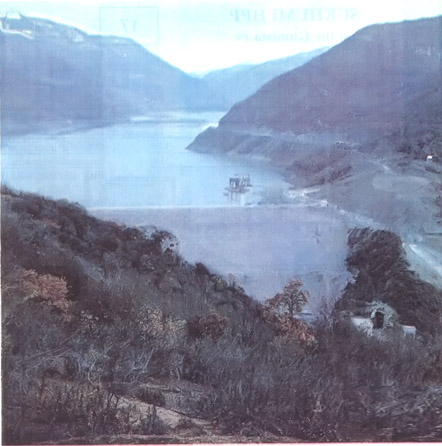

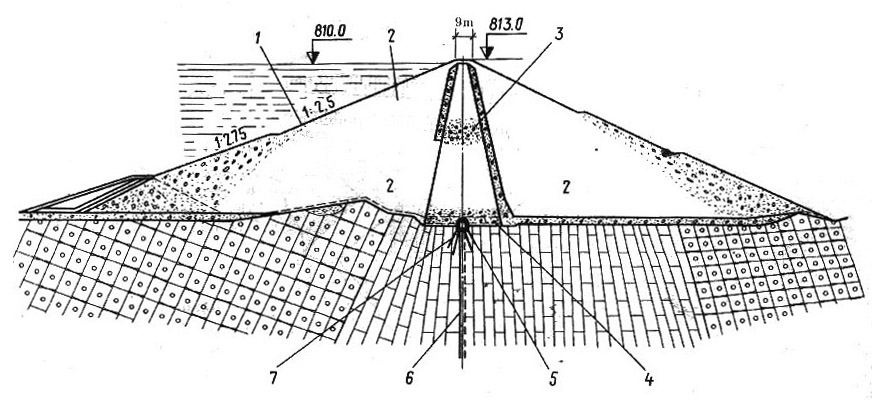

ჟინვალჰესის კაშხალი
1. 0,3 მ სისქის არმობეტონის ფილები
2. ხრეში
3. თიხნარის გული
4. 10-15 სმ სისქის შპრიცბეტონი
5. საცემენტაციო გალერეა
6. ორრიგი საცემენტაციო ფარდა- 80 მ-მდე სიღრმით
7. საქონტაქტო ცემენტაცია სიღრმით 10-15 მ
ჟინვალჰესის ძალოვანი კვანძის მიწისქვეშა შენობა
პარამეტრები: |
სიგანე, მ |
15 |
სიგრძე, მ |
61 |
სიმაღლე, მ |
41 |
ზედაპირიდან განლაგების სიღრმე, მ |
110 |
|
|
გეოლოგიური პირობები: |
ლავაბრექჩიები და ტუფობრექჩიები |
|
|
|
შესრულებული სამუშაოების მოცულობები: |
კლდის დამუშავება, ათ. მ3 |
138 |
ბეტონის და რკინაბეტონის მოპირკეთება, ათ. მ3 |
62 |
შენიშვნა: მოცულობებში გათვალისწინებულია სამუშაოები, შესრულებული მთელ სადაწნეო ძალოვან კვანძზე |
|

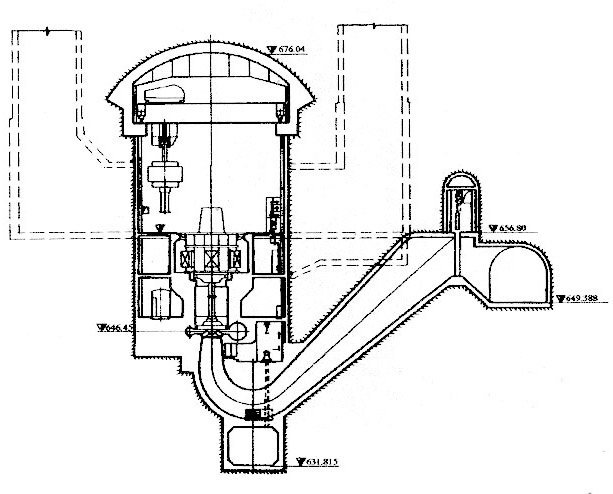

ჟინვალჰესის ძალოვანი კვანძის ჭრილი

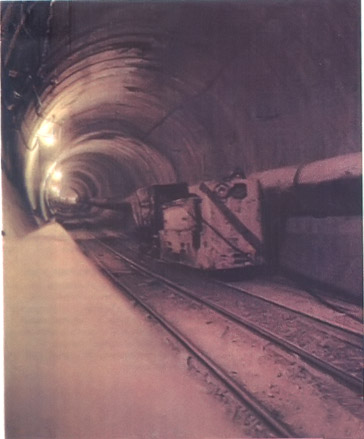

ჟინვალჰესის უდაწნეო გამყვანი გვირაბი
პარამეტრები: |
ვარცლიანი სიგრძე, მ |
8600 |
ვარცლისებრი კვეთი, მ2 |
5x5 |
წრიული კვეთი დიამეტრით, მ |
5 |
საანგარიშო გამტარუნარიანობა, მ3/წმ |
110 |
|
|
გეოლოგიური პირობები: |
ძლიერ დაბზარული ბაზალტური ლავები და ფხვიერი
ვულკანური ამონაფრქვევები; წყლოვანი თიხოვანი გრუნტები და კონლომერატები
| |
|
|
შესრულებული სამუშაოების მოცულობები: |
გრუნტის დამუშავება, ათ. მ3 |
290 |
ბეტონის და რკინაბეტონის მოპირკეთება, ათ. მ3 |
65 |
„ორგენერგომშენის“ მიერ შესრულებული სამუშაოები ჟინვალჰესის მშენებლობის ტექნიკური დახმარების ფარგლებში:
№ |
ნაგებობები |
სამშენებლო-სამონტაჟო სამუშაოების დასახელება |
ს ე რ ვ ი ს ე ბ ი |
სამუშაოების შესრულების პერიოდი, წწ. |
სამუშაოების ორგანიზაციის პროექტები |
სამუშაოების წარმოების პროექტები |
საუბნო სამშენებლო ბაზების და დროებითი კომუნიკაციების პროექტები |
სამუშაოების ზედამხედველობა გაცემული პროექტების დასანერგად |
საკონსულტაციო მომსახურება საწარმოო-ტექნიკურ საკითხებზე |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1 |
გრუნტის კაშხალი თიხის გულით |
კაშხლის ქვაბულის დამუშავება |
+ |
– |
– |
– |
– |
1972÷1982 |
2 |
გრუნტის კაშხალი თიხის გულით |
თიხის გულის და გრუნტის პრიზმების ამოყვანა დატკეპნის შესაბამისი ტექნოლოგიით |
+ |
– |
– |
– |
– |
3 |
მიწისქვეშა ჰესის შენობა |
ქანების დამუშავება (გამაგრება) და მოპირკეთება |
+ |
+ |
+ |
+ |
+ |
4 |
წყალგამყვანი უდაწნეო გვირაბი ჰესის შენობიდან ბუფერულ ბასეინამდე |
გვირაბის გაყვანა (ქანების დამუშავება), გამაგრება და მოპირკეთება |
– |
– |
+ |
– |
– |
5 |
ჟინვალი–თბილისის მაგისტრალური წყალსადენი |
d=3,3მ და l=4,5მ რკ. ბეტონის მილების დამზადება, ტრანსპორტირება და მონტაჟი |
+ |
+ |
+ |
+ |
+ |
